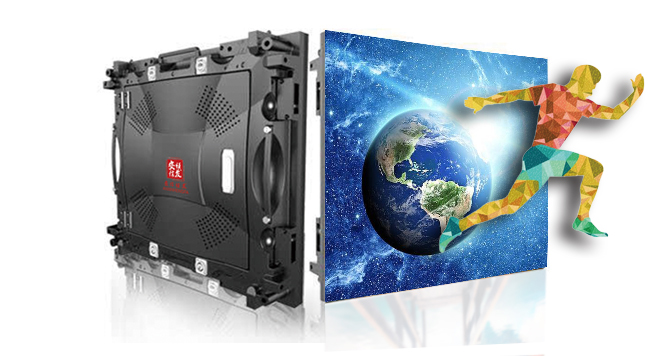

u 产品名称(Product):奔跑(Run)系列
u 产品型号(Model):AXHF-P0.625R/P0.9375R
一.产品特点
奔跑(Run)系列 COB显示模组单元,通过模块化产品,为后期应用提供了很高的灵活性,轻松实现整合大屏。
Ø优秀的表面一致性,模组间可无缝拼接,实现 2K,4K,8K分辨率的自由选择与组合;
Ø市场主流的驱动方案,配合诺瓦,卡莱特等系统,满足客户高刷新、高度比、高灰阶等要求;
Ø合理的布局,从容应对散热问题;
Ø支持逐点校正功能,确保拼接后的整屏显示效果一致,提升观赏效果;
Ø水平垂直超大视角,颜色和亮度在不同角度观看都保持一致;
Ø可广泛应用于博物馆、展览展示、光电行业、工业设计、公司展厅等需要逼真图像的专业领域; 备注:所有尺寸单位为mm,
由于 PCB板来料的影响,厚度误差±0.1mm,其他尺寸误差范围为±0.05mm
小间距LED封装技术的发展革新
Innovation of Small Spacing LED Packaging Technology

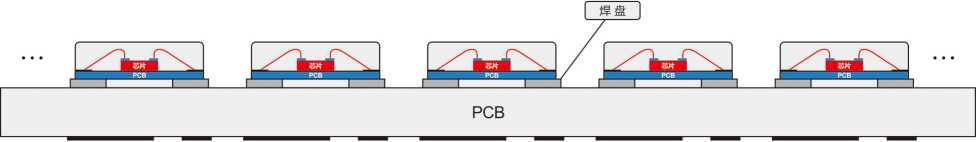

SMD (表贴技术):先把晶元封装成灯珠,再用高温回流焊把灯珠焊接在PCB板上,随着技术及工艺的完善,稳定性不断提高。

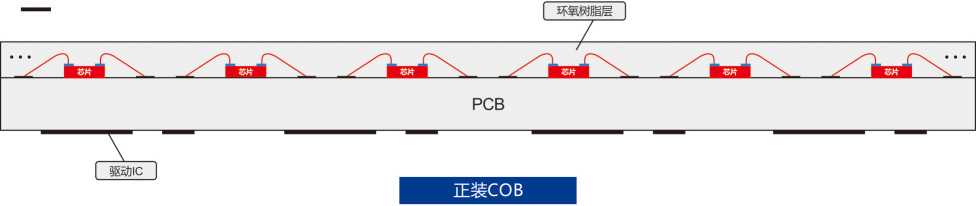

正装COB:直接将芯片固晶在PCB板上,芯片电极在正面,通过引线键合实现其电气连接,省略了将LED芯片封装成灯 珠及通过
高温回流焊两大流程,缩短工艺路径,减少对芯片的损伤,可靠性得到显著提升。
倒装COB:在正装COB基础上优化,芯片电极直接与PCB板键合,无需焊线、回流焊,解决了传统工艺虚焊、连焊、断线的问题,
进一步缩短工艺路径,同时降低热阻、提升光品质,可靠性进一步提高。

SMD


倒装COB
COB技术优势
Advantages of COB Technology

抗压防撞,强势防护
将芯片直接封装在PCB板上,表面使用环
氧树脂封装,光滑平整,更耐磨防撞。
采用独特显示面板处理技术,表面平整无
缝隙,可直接擦拭,易清洁维护,降低专
业维护的难度。
正面防护等级IP65 ,实现防水、防尘、防 潮、防氧化、防静电。
面光显小/安全健康
采用高填充因子光学设计,实现“点”光源到"面"光源的转换,观看时无像素颗粒感,有效降低光强辐射,抑制摩 尔纹、避免长时间观看
产生的炫目和刺痛感,不易产生视觉疲劳,实现完美近屏体验。

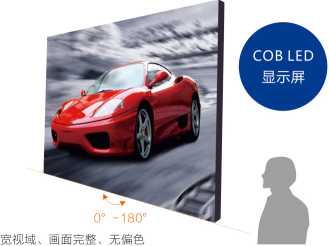

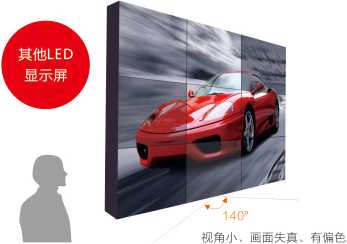

宽视域,0—180。观看无偏色


COB封装无需面罩防护,视域大幅度提升, 实现
0-180°观看无偏色、无死角,使观看者在各个角
度均能获得优质显示效果.
高刷新率,提升视觉舒适度
采用自主研发的播控系统,支持3840Hz的超高刷新率输出,驱动解码急速响应,摆脱图像残影,使画面播放细腻流 畅,观看视觉更舒适;
摄取画面稳定无波纹无闪烁,应对动态显示画面,图像边缘清晰,有良好的动态表现力,将图像信息准确真实地还原。

高刷新 低刷新
领先的散热设计
采用显示屏直接与铸铝箱体固定设计,中间无塑料套件,
相比传统显示屏,热传导效率更高、散热更快。
箱体内采用高效率的、超薄PFC开关电源,无风扇、
零噪音。

可靠的结构设计
采用无套件设计,与高性能导热铝镁箱体直接固定连接,热传导快、温升低,显示屏寿命更长。
箱体底部采用专利滑轮结构, 分散膨胀系数,减少热膨胀引 起的发光芯片挤压损坏。
自主设计的铝镁箱体(热传导快、温升低)



逐点一致化校正技术
首创逐点一致化校正技术,实现对每颗LED进行色度和亮度校正,彻底解决LED发光像素亮度、色度不一致问题,消 除显示屏斑驳、色块、马赛克等现象,均匀度98%以上。
现场校正可将显示屏恢复到出厂时清晰、均匀、色彩鲜亮的显示效果。

校正前 校正后
倒装COB技术优势
Advantages of Flip-chip COB Technology
高稳定性
倒装工艺无需焊线,解决了焊线、连焊、断线等问题引起的LED灯不亮、闪烁、光衰大等问题,产品稳定性大幅度提高
高效节能、高亮度、高对比度
节能优势明显,同等亮度条件下高效节能50% ,屏体表面温度大幅降低。
采用倒装结构LED芯片,电极下沉,封装体积减小,有效增大发光面积,更高的画面亮度和面板黑度,亮度可提高15%
对比度最高可达20000 : 1
高色深、宽视域
灰阶位数最高可做到16bit,支持HDR功能,可体现更多、更细腻的显示细节。
无线封装表面无遮挡,配合平面化光学设计优化,大视角下不偏色,可达到近180度。
更高像素密度
采用无引线工艺,COB封装在设计灯珠直径时不再受制于支架尺寸的限制,实现更高像素密度,倒装COB是小间距显示的终极方案。倒装COB产品方面已经可以将点间距
最小做到0.5mm,能达到Micro LED水平。
